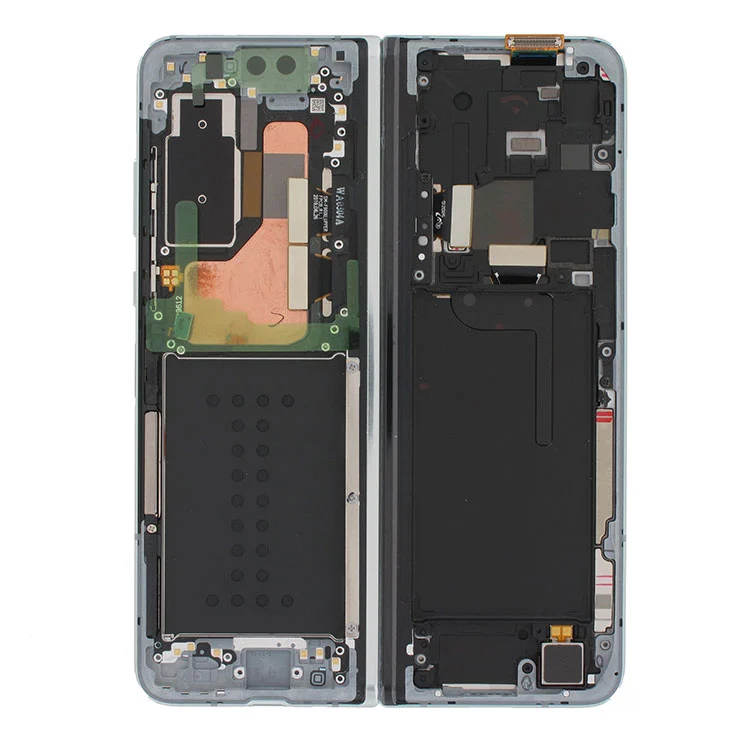

Memandangkan penghantaran global telefon pintar boleh lipat terus meningkat,Skrin LCD Siri Lipattelah menjadi salah satu segmen yang paling menuntut secara teknikal dalam pasaran selepas elektronik pengguna. Tidak seperti proses piawai untuk paparan panel rata tradisional, skrin fleksibel memberikan cabaran unik dalam struktur fizikal, ciri elektrik dan mod kegagalan, yang memerlukan keupayaan khusus dalam ujian, penggredan dan pengubahsuaian.
Menurut data IDC, penghantaran telefon pintar boleh lipat global melebihi 22 juta unit pada 2025, dengan pangkalan terkumpul terpasang melebihi 50 juta unit. Samsung memegang kira-kira 65% daripada pasaran ini, menjadikan siri Foldnya sumber terbesar permintaan pembaikan selepas pasaran untuk Skrin LCD Siri Lipat. Penyelidikan industri menunjukkan kadar kegagalan berkaitan skrin 7-9% dalam tempoh 12 bulan penggunaan pada peranti boleh lipat, jauh lebih tinggi daripada kadar 3-5% untuk telefon jenis bar perdana tradisional. Keretakan kabel lentur kawasan engsel, penepian substrat yang fleksibel, dan kedudukan kegagalan sensor sentuh sebagai tiga mod kegagalan teratas. Kos penggantian rasmi untuk pemasangan skrin boleh lipat baharu biasanya berkisar antara 200 hingga 400, dengan masa menunggu selama 5-10 hari perniagaan. Realiti ini telah mempercepatkan kematangan saluran pemulihan dan pengubahsuaian profesional untuk Skrin LCD Siri Lipat.
Jadual berikut menunjukkan pengecam model dan spesifikasi teknikal utama untuk Skrin LCD Siri Lipat yang kini tersedia dalam pasaran selepas itu:
| Model Produk | Peranti Serasi | Jenis Panel | Saiz Paparan Utama | Resolusi | Kadar Segar Semula | IC pemandu |
|---|---|---|---|---|---|---|
| Lipat 6 LCD | Galaxy Z Lipat6 | AMOLED Dinamik 2X | 7.6" | 2160×1856 | 120Hz | S6SY761X |
| Lipat 5 LCD | Galaxy Z Lipat5 | AMOLED Dinamik 2X | 7.6" | 2176×1812 | 120Hz | S6SY761 |
| Lipat 4 LCD | Galaxy Z Lipat4 | AMOLED Dinamik 2X | 7.6" | 2176×1812 | 120Hz | S6SY760 |
| Lipat 3 LCD | Galaxy Z Lipat3 | AMOLED dinamik | 7.6" | 2208×1768 | 120Hz | S6SY759 |
| Lipat 2 LCD | Galaxy Z Lipat2 | AMOLED dinamik | 7.4" | 2213×1689 | 120Hz | S6SY758 |
| Lipat LCD | Galaxy Fold (Generasi Pertama) | AMOLED dinamik | 7.3" | 2152×1536 | 60Hz | S6SY757 |
Nota Keserasian:Pinout penyambung dan tugasan kabel fleksibel berbeza merentas generasi. Penggantian silang generasi tidak disokong.
Dari perspektif kejuruteraan, kegagalan dalamSkrin LCD Siri Lipatmengikuti corak fizikal yang boleh dikenal pasti dan bukannya taburan rawak.
Patah Keletihan Surih Logam Kawasan Engsel
Jejak logam berbilang lapisan (talian data, talian imbasan, talian kuasa) di bawah panel OLED fleksibel mengalami tekanan lentur kitaran semasa lipatan berulang. Data makmal menunjukkan bahawa walaupun Samsung menilai paparan ini untuk 200,000 lipatan, penggunaan dunia sebenar dengan toleransi engsel dan kemasukan habuk menghasilkan retakan mikro dalam beberapa sampel selepas 80,000-100,000 kitaran. Ujian elektrik mendedahkan satu atau lebih garis menegak (terang atau gelap), menunjukkan litar terbuka atau pintas. Jenis kegagalan ini boleh diatasi melalui peralatan ikatan ketepatan, mengesan titik patah di bawah pembesaran 100x dan mewujudkan semula sambungan elektrik menggunakan filem konduktif anisotropik (ACF) dengan ikatan termomampatan.
Penembusan Substrat Fleksibel Mengakibatkan Kehilangan Sentuhan
Lapisan penderia sentuhan pada paparan boleh lipat biasanya menggunakan wayar nano perak atau bahan mesh logam yang disalut pada substrat poliimida yang fleksibel. Lipatan berpanjangan boleh menyebabkan pemisahan setempat antara substrat dan lapisan pelekat optik kaca penutup, mengakibatkan gangguan isyarat sentuhan. Gejala biasa ialah jalur lebar 2-3cm di bahagian tengah paparan tanpa tindak balas sentuhan. Ini memerlukan pembersihan dan pelapis semula persekitaran bilik bersih menggunakan pelekat optik penghantaran tinggi dengan peralatan ikatan vakum. Kurang daripada 12-15% kemudahan pembaikan boleh menangani isu ini secara konsisten.
IC Pemandu atau Kabel Flex Kegagalan Lengkap
Beberapa Skrin LCD Siri Lipat kelihatan tidak rosak secara fizikal tetapi tidak menunjukkan output paparan. Ujian pengasingan ralat biasanya mengenal pasti sama ada IC pemacu yang gagal atau kabel lentur panjang yang rosak melalui kawasan engsel, yang mewakili titik lemah mekanikal dalam laluan isyarat. Selepas mengesan segmen yang rosak menggunakan papan diagnostik, kabel flex boleh diganti atau IC pemandu dibolak balik. Jenis pembaikan ini mempunyai kos terendah antara tiga kategori kegagalan utama, dengan kadar kejayaan melebihi 85%.
Piawaian Penggredan Lima Tahap
Operasi pemulihan profesional telah mewujudkan sistem penggredan yang diperhalusi untuk memproses Skrin LCD Siri Lipat:
| Gred | Definisi | Standard Ujian Elektrik | Laluan Pelupusan |
|---|---|---|---|
| A | Unit baik berfungsi penuh | Sisihan sentuhan <1.5mm merentasi seluruh kawasan, keseragaman kecerahan >85%, tiada kecacatan paparan | Edaran semula langsung |
| B | Kecacatan kosmetik kecil | Kefungsian penuh, calar polarizer kecil atau haus bingkai dibenarkan | Dibersihkan, peredaran diturunkan |
| C | Kegagalan fungsi yang boleh diperbaiki | Patah lentur, kegagalan IC atau anomali papan pemacu, tetapi panel dan lapisan sentuh masih utuh | Masukkan proses ikatan/penyatuan |
| D | Kegagalan fungsi yang tidak boleh diperbaiki | Kebocoran cecair panel, OLED burn-in atau patah fizikal substrat | Buka untuk bahagian peringkat komponen |
| E | Lengkap报废 | Kerosakan melalui struktur merentas berbilang lapisan | Pemulihan bahan |
Data industri daripada larian pemulihan sebenar menunjukkan bahawa antara Skrin LCD Siri Lipat yang dikumpulkan, Gred A dan B bersama-sama menyumbang 18-22%, Gred C menyumbang 35-40%, dan Gred D dan E membentuk bakinya. Lebih separuh daripada skrin yang gagal memegang nilai penggunaan semula atau pemulihan komponen, jauh lebih tinggi daripada kadar penggunaan semula kira-kira 30% untuk LCD rata tradisional.
Penggredan tepat bagi Skrin LCD Siri Lipat memerlukan matriks peralatan ujian khusus:
| Kategori Ujian | peralatan | Spesifikasi Utama | Item Ujian |
|---|---|---|---|
| Elektrik | Penguji Paparan | Sokongan protokol MIPI, 3.3V-5.5V boleh laras | Skala kelabu, warna pepejal, corak kecerunan |
| Elektrik | Sentuh Papan Ujian | Imbasan matriks 126 mata, ketepatan ±0.5mm | Pengesanan zon mati, pengukuran drift |
| Elektrik | Rak Penuaan | 72 jam, kitaran 25°C-45°C | Saringan kegagalan terpendam |
| Optik | Jadual Penghantaran Cahaya | 5000-8000 Lux boleh laras | Kebocoran cecair, kerosakan remuk, gelembung polarizer |
| Optik | Tolok Kedalaman Lipatan | Sensor anjakan laser, ketepatan ±0.01mm | Pengukuran kedalaman lipatan fizikal |
| Visual | Mikroskop | Pembesaran 100-200x | Pengoksidaan jari emas, retakan mikro |
| Kebolehpercayaan | Ruang Suhu/Kelembapan | 60°C / 90% RH | Pengesahan kestabilan selepas pembaikan |
| Kebolehpercayaan | Penguji Lipat | 15-20 kitaran/minit, sudut boleh atur cara | Persampelan hidup bengkok |
Analisis skrin siri Samsung Fold yang dipulihkan mendedahkan pengedaran mod kegagalan yang berbeza merentas generasi:
| Model Skrin | Patah Lentur | Sentuh Delamination | Kabel IC/Flex | Lain-lain | Kadar Kebolehbaikan Keseluruhan |
|---|---|---|---|---|---|
| Lipat 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Lipat 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Lipat 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Lipat 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Lipat 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Lipat LCD | 38% | 10% | 35% | 17% | 72% |
Generasi yang lebih baharu Fold 6 dan Fold 5 menunjukkan reka bentuk kabel flex yang dipertingkatkan sedikit dengan kadar patah yang lebih rendah berbanding dengan Fold 3. Paparan Lipatan generasi pertama mempunyai kadar kegagalan IC pemacu yang lebih tinggi tetapi secara amnya lebih mudah untuk dibaiki, menghasilkan kebolehbaikan keseluruhan yang tertinggi dalam kalangan semua generasi.
Berikut ialah julat harga rujukan untuk Skrin LCD Siri Lipat mengikut gred dalam pengedaran B2B (USD seunit, data pasaran Q1 2026):
| Model Skrin | Gred A | Gred B | Gred C (Dibaiki) | Gred D (Bahagian) |
|---|---|---|---|---|
| Lipat 6 LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| Lipat 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| Lipat 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| Lipat 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| Lipat 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| Lipat LCD | $25-32 | $18-25 | $12-18 | $5-8 |
Nota Harga:Unit gred A sesuai dengan saluran pembaikan yang memerlukan kualiti premium. Unit yang dibaiki gred C (penggantian selepas ikatan atau polarizer) menawarkan kefungsian penuh untuk pembeli yang sensitif harga. Bahagian gred D menyediakan kabel fleksibel, IC pemacu dan polarizer untuk pembaikan peringkat komponen.

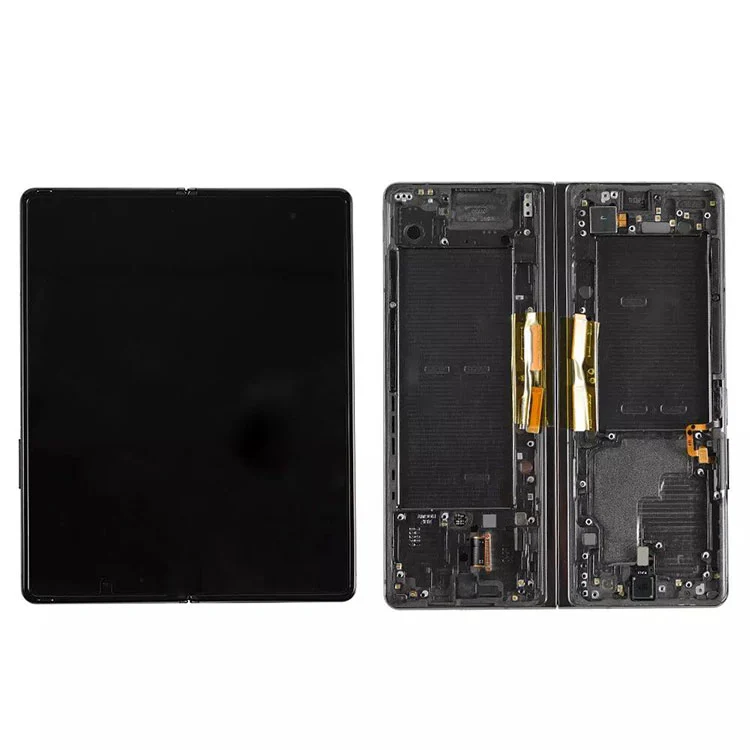

Untuk semua enamSkrin LCD Siri Lipat(Lipat 6 / Lipat 5 / Lipat 4 / Lipat 3 / Lipat 2 / Lipat LCD), bekalan stabil gred penuh tersedia termasuk:
Semua penghantaran menjalani ujian paparan, pengimbasan sentuhan kawasan penuh dan penggredan visual dengan laporan ujian disediakan.
